falstad.comの電子回路シミュレーターがスゴい

Circuit Simulator Applet

Paul FalstadさんがJavascriptで作ったシミュレータのようです（Javaでも動くっぽい）。登録も何も必要なくブラウザで電子回路をシミュレートできるんですが、電流の流れが見えるのがわかるようになってたりアナライザーも付いていて電圧などかなり詳細にモニターできます。部品の種類は選べないけど基本的な動作原理を勉強するのにもってこいじゃないでしょうか。

それと回路のサンプルの量が半端じゃないんですよ。知らない回路が盛りだくさん。実例集の一覧はこちら

例えばアナログシンセで役立ちそうな回路だと、トランスとダイオードを使ったリングモジュレーター↓や

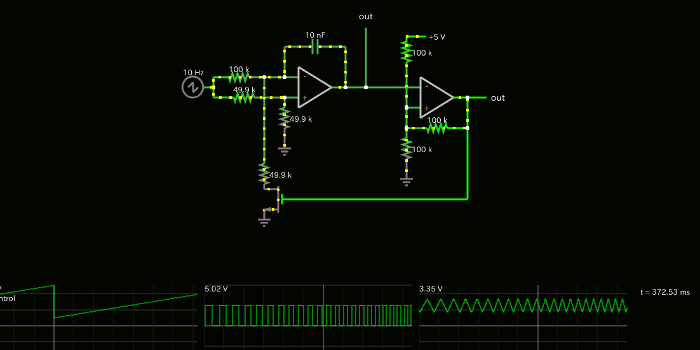

オペアンプとJFETを使ったVCO↓

他にも簡単な回路からマニアックな回路までたくさんあります

作った回路は保存できたり共有できるようです。

このサイトはもっと早く知っておきたかったなぁ..
